Gestalterische Freiheit durch Module

Modulare Armaturensysteme

Inhalt

Bedienelemente, Mischaggregate und Wasserausläufe können beliebig miteinander kombiniert werden. Das Erscheinungsbild der geometrischen Sichtteile passt sich mit konsequenter Geradlinigkeit in den geplanten Fliesenspiegel ein. Die technische ­Innovation liegt aber hinter der Fliese. Das System besteht aus nur zwei Basis-Bausätzen, einer Thermostateinheit und einer Universaleinheit, aus der sich zahlreiche Kombinations- und Einbaumöglichkeiten ergeben. Möglich macht dies eine spezielle Montageschiene, welche die einzelnen Module horizontal oder vertikal anordnet und stufenlos verstellen lässt.

In der Werkstatt vorrichten

Viele Montageschritte und Vorarbeiten lassen sich statt im Rohbau bereits in der eigenen Werkstatt durchführen. Auf der eigens für Archimodule entwickelten Montageschiene lassen sich die vorgesehenen Bausätze mit geringem Zeit- und Arbeitsaufwand maßgenau für die spätere Montage vorbereiten.

Dabei spielt es keine Rolle, wie das vormontierte Modul später im Rohbau eingesetzt werden soll. Das System vereinfacht das exakte Arbeiten nach vorgegebenem Fliesenplan und sauberes Verrohren mit entsprechender Dämmung gegen Temperaturverlust und Körperschall. Ein interaktiver Konfigurator ( http://www.archimodule.idealstandard.de ) erleichtert die Auswahl der benötigten Archimodule und Komponenten. Dieses Planungstool dokumentiert auch technische Details, wie Strangschema, Abstopfplan und Bestellliste und bietet damit eine überaus nützliche Hilfestellung bei der Planung des individuellen Bades. Unser Montagebeispiel zeigt ein marktübliches System für die Vorwandinstallation, alternativ ist es aber auch zum direkten Einbau in, auf oder hinter eine Wand geeignet. Die Bilddokumentation dieses Beitrages stellt die Arbeitsabläufe anschaulich dar.

So funktioniert die Montage

Bild 1: Ein Bausatz Thermostat (A1500NU) wird mit einem Bausatz Universal (A1501NU) zusammengesteckt, verriegelt und montiert. Die Wasseranschlüsse sind sauber gesteckt, die verwendeten Tectite-Adapternippel eingeschraubt. Anschließend wurden zwei weitere Bausätze Universal zusammengesteckt (gut zu sehen der Wasser führende Verbindungsnippel A) und verriegelt.

Bild 2: Die mitgelieferten Stecker B werden eingesetzt und verbinden die Bausätze fest miteinander. Ein Lösen oder Undichtwerden der Wasser führenden Verbindungsteile wird dadurch sicher verhindert. Diese Stecker dienen ebenfalls zur sicheren Befestigung der Module auf der Montageschiene.

Bild 3: Die zusammengesteckte Einheit wird ausgerichtet (Abstand der Mittenachsen von Einheiten C und D lässt sich durch Schieben auf der Montageschiene maßgenau einstellen) und mit den mitgelieferten Zylinderschrauben E (selbstschneidend) an der Schiene fixiert. Dabei sollte an jedem Stecker B eine Schraube eingedreht werden. Das garantiert eine dauerhaft sichere Befestigung an der Montageschiene.

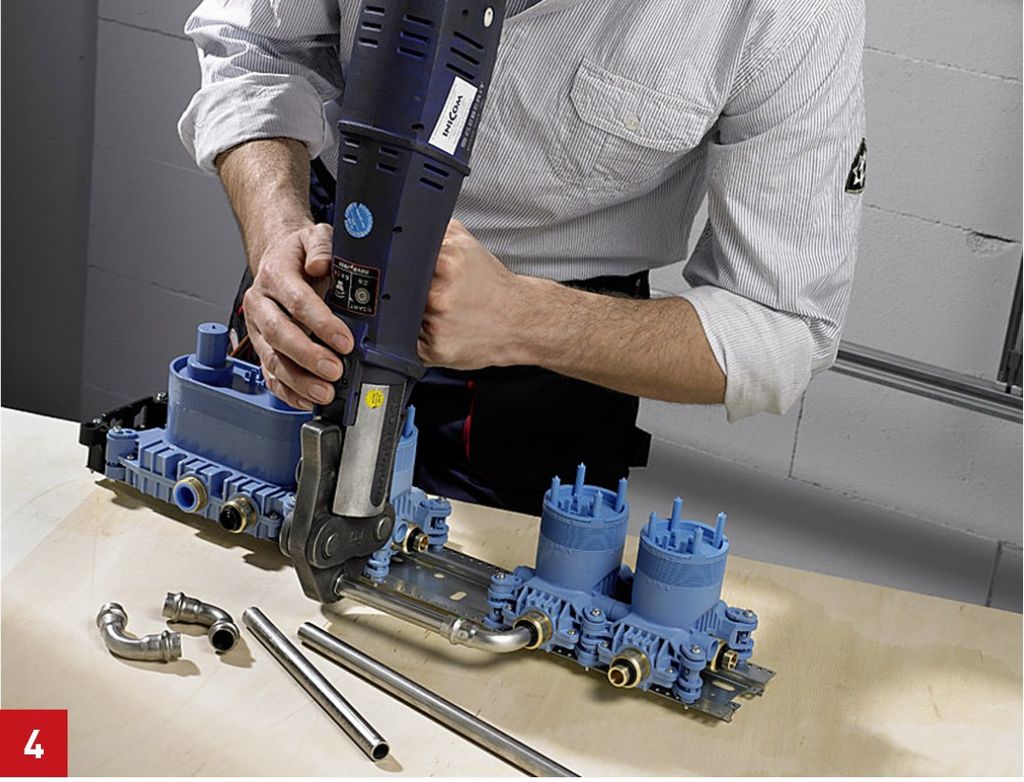

Bild 4: Die Verrohrung. Hier werden zwei Bausätze Universal über das Tectite-System miteinander verbunden. Die Rohre DN 12 wurden gemessen, abgelängt, sauber zusammengesteckt und mit einem entsprechenden Presswerkzeug endmontiert. Resultat: eine saubere, schnelle und sichere Verbindung. Nun sind alle Vorarbeiten in der Werkstatt abgeschlossen.

Bild 5: Die bereits am Vorwandsystem montierte Montageschiene (dazu wurden die oben links abgebildeten Befestigungsteile verwendet) und das angeschlossene Zulaufrohr F für Kaltwasser. Hier dargestellt: die Anbindung der Warmwasserversorgung G.

Bild 6: Das Verbindungsrohr zur Kopfbrause wird in den dafür geplanten Mischwasseranschluss H gesteckt. Nun wird die Verbindung zur Kopfbrause vorbereitet. Dies kann über einen Brauseanschluss in der Decke oder über ein weiteres Universalmodul auf einer zusätzlichen Montageschiene am Vorwandsystem geschehen. Das zusätzliche Modul hat den Vorteil, dass sich später der Brausearm zur Kopfbrause leicht und sicher montieren lässt.

Nach Abschluss der Verrohrung werden die Leitungen auf Dichtheit überprüft. Dazu werden hinter den Deckeln I die mitgelieferten Spüleinsätze montiert, die Leitungen geprüft und das Wasser anschließend wieder abgelassen. Nachdem die gesamte Installation entsprechend befestigt, geprüft und isoliert ist, wird das Vorwandsystem entsprechend den Vorschriften verkleidet. Beim Einsatz von Gipskartonplatten für den Nassbereich sind die Spitzen J und K an den Deckeln I sehr hilfreich. Die Platte wird gegen diese Spitzen gedrückt, die Spitzen markieren dadurch die Lage der zu erstellenden Ausschnitte.

Bild 7: Die Gipskartonplatten sind befestigt, verspachtelt und mit flächendichter Isolierung L vorbehandelt. Während die Fliesen verlegt werden, wird das mitgelieferte Dichtvlies M über die Putzschablonen gezogen und in den Fliesenkleber eingelegt. Diese Methode verhindert später zusätzlich das Eindringen von Spritzwasser in die Wand- beziehungsweise Trockenbau-Konstruktion. Unser Bild dokumentiert, wie passgenau die Putzschablone umschlossen wird.

Bild 8: Die Wand wurde verfliest, die Thermostat-Einheit N ist bereits fertig montiert. Zu sehen sind die Bedienelemente für Temperatureinstellung (rechts), Absperrung Kopfbrause (Mitte) Absperrung Handbrause (links). Die 3-Loch-Rosette zeigt das fertige Design. Der Funktionsbausatz O wird entsprechend den verlegten Rohrleitungen eingesteckt. Der obere Kugelbolzen führt das Mischwasser zum Wandanschlussbogen, der darunter befindliche Kugelbolzen verschließt die wasserführende mittlere Mischwasserleitung im UP-Körper. Diese Leitung ermöglicht ohne zusätzlichen Installationsaufwand eine spätere Änderung der Funktionsbausätze. In unserem Beispiel wurde dieser Abgang verschlossen. Dennoch sind auch hierbei Änderungen der Komponenten, zum Beispiel der Austausch der Handbrause gegen eine komplette Brausestange mit Handbrause, möglich.

Bild 9: Zum Befestigen der Funktionsbausätze werden die mitgelieferten Schrauben P benutzt. Ebenfalls zu erkennen ist der montierte Spüleinsatz Q. Damit ist zu jeder Zeit ein Spülen der verlegten Leitungen möglich.

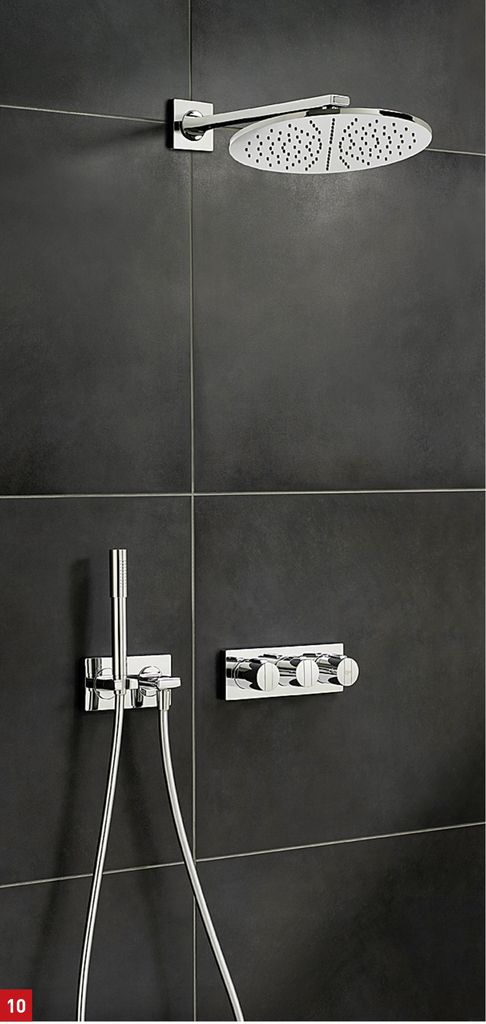

Bild 10 zeigt die fertig montierte Einheit. Das System hat das Arbeiten nach vorgegebenem Fliesenplan und das Verrohren vereinfacht.
